ADAS Kalibrasyonu Nedir, Ne Zaman ve Nasıl Yapılır? Kamera ve Radar Kalibrasyon Rehberi

ADAS Kalibrasyonu Nedir, Ne Zaman ve Nasıl Yapılır?

Şerit takip, adaptif hız sabitleyici, acil fren yardımı ve kör nokta uyarısı artık lüks değil; 2022'den bu yana Avrupa'da üretilen her yeni araçta zorunlu. Bu sistemlerin gözü ön camdaki kamera ve tampondaki radar; ikisinden biri bir derece bile kaydığında sistem yanlış görür. Bu yüzden ön cam değişimi, tampon onarımı, rot ayarı ve süspansiyon değişikliği sonrasında ADAS kalibrasyonu yapılması gerekir. Bu rehberde ADAS kalibrasyonunun ne olduğunu, statik ve dinamik kalibrasyon farkını, hangi işlemlerden sonra zorunlu olduğunu, ekipmanı, adım adım süreci, arıza kodlarını ve cam servisleri ile oto tamircilerinin bu işten nasıl gelir elde ettiğini anlattık.

ADAS Nedir, Hangi Sensörleri Kullanır?

ADAS (Advanced Driver Assistance Systems, Gelişmiş Sürücü Destek Sistemleri); sürücüyü uyaran ya da müdahale eden yardımcı sistemlerin ortak adıdır. Sensörleri:

Ön kamera

Ön camın üst ortasında, dikiz aynasının arkasında. Şerit çizgileri, trafik işaretleri, yayalar ve araçları tanır. Cam değişince konumu değişir.

Şerit takip, işaret tanıma, acil fren

Ön radar

Ön tamponun arkasında ya da ızgarada. Öndeki aracın mesafesini ve hızını ölçer. Tampon darbesi ya da kaportadaki milimetrik sapma açısını bozar.

Adaptif hız sabitleyici, çarpışma uyarısı

Arka ve yan radarlar

Arka tamponun köşelerinde. Kör nokta ve geri çıkış uyarısı için çalışır; arka tampon onarımından sonra kalibrasyon ister.

Kör nokta izleme, arka çapraz trafik

Çevre kameraları

Aynalar, ızgara ve bagaj kapağında. 360 derece görüntüyü birleştirir; ayna ya da bagaj kapağı değişince dikişler kayar.

Kuş bakışı park kamerası

Hangi İşlemlerden Sonra Kalibrasyon Zorunlu?

Ön cam değişimi: Kamera braketi yeni camda milimetrik farklı konumdadır. Cam servisinin kalibrasyon yapmadan aracı teslim etmesi, şerit takibinin yanlış çalışması demektir.
Ön/arka tampon söküm ve onarımı: Radar braketi bükülmüş ya da yerinden oynamış olabilir.
Rot-balans ve süspansiyon işleri: Aracın geometrik ekseni değişir; kamera ve radar "düz ileri"yi yeniden öğrenmelidir. Modern rot ayar cihazları bu nedenle ADAS kalibrasyonuyla birlikte çalışır.
Kamera ya da radar değişimi, dikiz aynası sökümü: Sensörün kendisi değişmiştir.
Kaza onarımı: Şasi düzeltmesi geçiren her araçta zorunludur.
Lastik ölçüsü ya da yükseklik değişimi: Aracın duruş açısı kameranın ufuk çizgisini kaydırır.

Kalibrasyon yapılmamış araç çoğu zaman uyarı vermez; sistem "çalışıyor" görünür ama şeridi 20-30 cm yanlış algılar. Bu, kaza anında sorumluluğu servise yükleyen en sinsi durumdur.

Statik ve Dinamik Kalibrasyon Farkı

Statik kalibrasyon

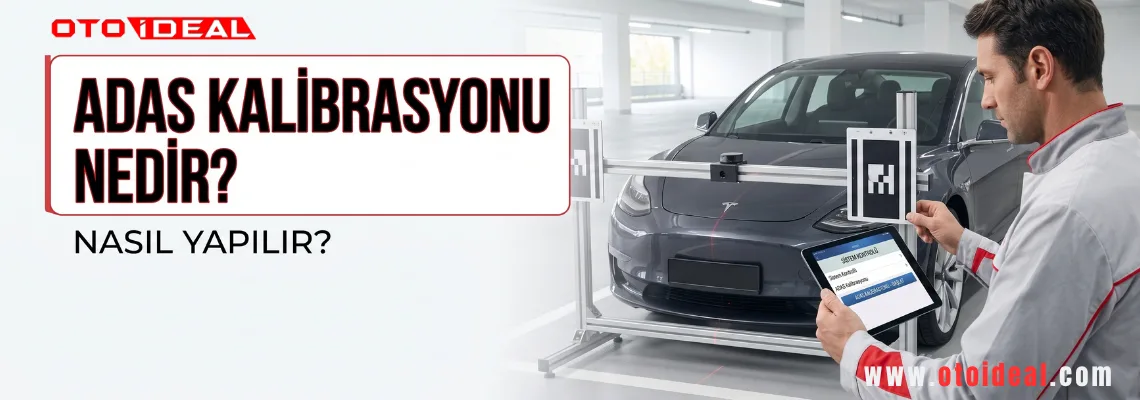

Araç serviste, düz zeminde durur; önüne markaya özel hedef panel (target) yerleştirilir. Cihaz, kameranın paneli gördüğü açıya göre ofsetleri yazar. Radar için yansıtıcı (reflektör) ya da lazer hizalama kullanılır.

VW grubu, Mercedes, BMW, Toyota, Hyundai/Kia, Renault çoğu modelde zorunlu

Dinamik kalibrasyon

Cihaz bağlıyken araç belirli hızda (genellikle 30-60 km/s), şerit çizgileri net bir yolda 10-30 dakika sürülür; sistem kendini öğrenir.

Ford, Honda, Mazda, bazı Stellantis ve Nissan modelleri

Birçok araç ikisini birden ister: önce statik, ardından doğrulama için dinamik. Hangisinin gerektiğini cihaz, araç seçildiğinde belirtir.

Gereken Ekipman

Kalibrasyon yeteneği olan arıza tespit cihazı

Kamera ve radar modülüne girip kalibrasyon rutinini başlatan tablet. Launch X431 Pro5 ve Autel MaxiSys MS909 ADAS rutinlerini destekler.

Kalibrasyon çerçevesi ve hedef paneller

Yükseklik ve mesafe ayarlı çerçeve, markaya özel hedef panelleri, radar reflektörü, lazer ve tekerlek kelepçeleri. Launch X-431 ADAS ve Autel MA600 en yaygın sistemlerdir.

Düz zemin ve ölçüm alanı

En az 8x5 metre, eğimi binde 5'i geçmeyen, düzgün aydınlatılmış alan. Zemin eğimi kalibrasyonun en sık bozulma nedenidir; lazer terazi ile kontrol edilir.

Statik Kalibrasyon: Adım Adım

Lastik basınçlarını üretici değerine getirin, bagajı boşaltın, yakıt en az yarım olsun. Aracı düz zemine alın, direksiyonu düz konuma getirin.
Cihazı OBD soketine bağlayın, aracı tanıtın ve kamera modülündeki (genellikle "Ön kamera / Sürücü destek") arıza kodlarını okuyun. Aktif kod varsa önce çözün; kalibrasyon başlamaz.
Cihazın verdiği ölçülere göre çerçeveyi aracın önüne konumlandırın: araç eksenine göre ortalama, tekerlek merkezinden panele mesafe (çoğu markada 1.200-1.800 mm) ve panel yüksekliği. Tekerlek kelepçeleri ve lazerle ekseni doğrulayın.
Markaya özel hedef paneli çerçeveye takın; cihazda "Ön kamera kalibrasyonu" rutinini başlatın. Kamera paneli 30-90 saniye içinde tanır ve ofsetleri yazar.
Radar için reflektörü belirtilen mesafeye yerleştirip "Ön radar hizalama" rutinini çalıştırın. Cihaz radarın yatay ve dikey açısını gösterir; toleransı aşan sapma braket ayarıyla düzeltilir.
Sonuç ekranını ve kalibrasyon raporunu kaydedin. Cihaz "başarılı" demeden aracı teslim etmeyin; gerekirse dinamik doğrulama sürüşü yapın.
Kodları silin, gösterge panelinde şerit takip ve adaptif hız sabitleyici simgelerinin normale döndüğünü kontrol edin.

Kalibrasyon Neden Başarısız Olur?

Zemin eğimi ya da yanlış mesafe: Kamera paneli "görür" ama açı toleransı aşıldığı için işlem reddedilir.
Panel yanlış ya da yanlış yönde: Her marka, hatta aynı markanın farklı yılları farklı panel ister.
Aydınlatma: Panele düşen doğrudan güneş ışığı ya da gölge kamerayı yanıltır.
Cam kalitesi: Muadil ön camda kamera bölgesinin optik özelliği orijinalden farklıysa kalibrasyon toleransa sığmaz.
Braket hasarı: Kaza sonrası bükülmüş radar braketi ayar sınırını aşar; braket değişmelidir.
Akü voltajı: İşlem uzun sürer; şarj cihazı bağlı değilse modül iletişimi kesilir.

ADAS ile İlgili Arıza Kodları

C1A5x / C1B0x serisi Kamera kalibre edilmemiş / hizalama gerekli (VW grubu ve Fransız markalar)
U0100 / U0155 Modül iletişim kaybı
B10xx / B11xx serisi Kamera görüşü engellendi, kirli cam
C1000-C1FFF (marka bazlı) Radar hizalama toleransı aşıldı
U3000 Kontrol modülü iç arıza
B2A00 Radar sensörü bloke (buz, çamur, plaka çerçevesi)

ADAS kodları markadan markaya farklı numaralandırılır; cihazın kod açıklaması ve kalibrasyon durumu ekranı, kodun kendisinden daha güvenilirdir.

Cam Servisleri ve Tamirciler İçin: Kalibrasyon Neden İyi Bir İş?

Türkiye'de yeni satılan araçların tamamına yakınında ön kamera var ve her ön cam değişimi bir kalibrasyon işidir. Şu an bu hizmeti yetkili servisler ile büyük cam zincirleri veriyor; bağımsız servislerin çoğu aracı dışarı yönlendiriyor. Kalibrasyon başına alınan ücret, ekipman yatırımını orta ölçekli bir cam servisinde birkaç ayda geri ödüyor. Ek olarak rot-balans yapan servisler kalibrasyonu paket hizmete dönüştürebiliyor. Başlamak için gereken: kalibrasyon destekli bir tablet, çerçeve ve panel seti, düz bir alan ve iki günlük eğitim.

Sık Sorulan Sorular

ADAS kalibrasyonu ne kadar sürer?

Statik kalibrasyon hazırlıkla birlikte 30-60 dakika; dinamik kalibrasyon 15-30 dakikalık sürüş. Radar ve kamera birlikte gerekirse 1,5 saate çıkabilir.

Cam değişiminden sonra kalibrasyon yapılmazsa ne olur?

Araç uyarı vermeyebilir ama şerit takibi ve acil fren yanlış mesafe ve açıyla çalışır. Kaza durumunda sorumluluk cam değişimini yapan servise döner; sigorta şirketleri artık kalibrasyon raporu istemektedir.

Her arıza tespit cihazı kalibrasyon yapar mı?

Hayır. Cihazın kamera ve radar modülünde kalibrasyon rutini olmalı, ayrıca hedef panel ve çerçeve gerekir. Kod okuyucu sınıfı cihazlar bu işi yapamaz.

Muadil ön cam kalibrasyona engel mi?

Kaliteli muadiller sorun çıkarmaz; ancak kamera bölgesinde optik kalitesi düşük camlarda kalibrasyon tolerans dışına çıkar. Kamera bölgesi sertifikalı cam tercih edilmelidir.

ADAS kalibrasyonu, önümüzdeki yılların en çok talep görecek servis işlemlerinden biri. Ekipman seçimi, çerçeve ve panel setleri için bize ulaşabilirsiniz; servisinize uygun paketi birlikte belirleyelim.
